CP243-1 作為端和S7-300/S7-400建立S7連接

本文講解一個實際的通信案例，S7-200組態為端進行S7通訊，S7-300和S7-400將建立與S7-200的S7連接，S7-200將被動響應建立好的S7連接：
本例中, S7-200，S7-300 和 S7-400 各自用一個CPU 和一個通訊模板，其中CP243-1組態的第三、四個連接分別為連接，與S7-300、S7-400進行S7通訊。具體操作步驟如下：

1. 項目硬件組態和定義通信數據區
2. 組態S7-200為
3. 組態S7-300/400為客戶端進行S7通訊
4. STEP7編寫PUT/GET程序

1、項目硬件組態和定義通信數據區

本例中使用的硬件配置如下:

網絡組態概覽圖如下：

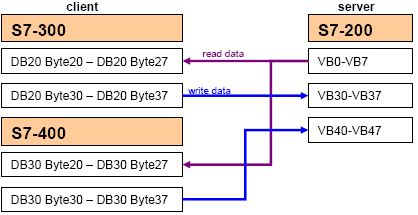

在本例中, S7-200, S7-300 和 S7-400的下列區域定義為發送和接收緩沖區：

2、組態S7-200為

通過以太網向導將以太網模塊CP243-1配置為，使用STEP 7 Micro/WIN中的向導進行通信的配置即可。在命令菜單中選擇工具--以太網向導。

步是對以太網通信的描述，下一步開始以太網配置。

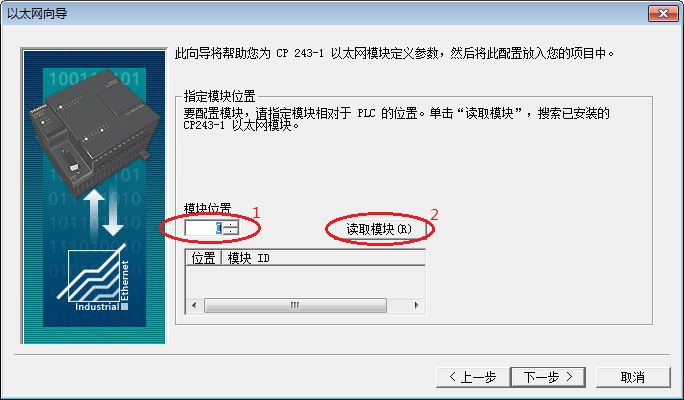

在此處選擇模塊的位置，CPU后的個模塊位置為0，往后依次類推；或者讀取模塊搜尋在線的CP243-1模塊（且將該模塊的命令字節載入模塊命令字節向導屏幕）。下一步；

選擇模塊相匹配的MLFB版本，如下圖所示：

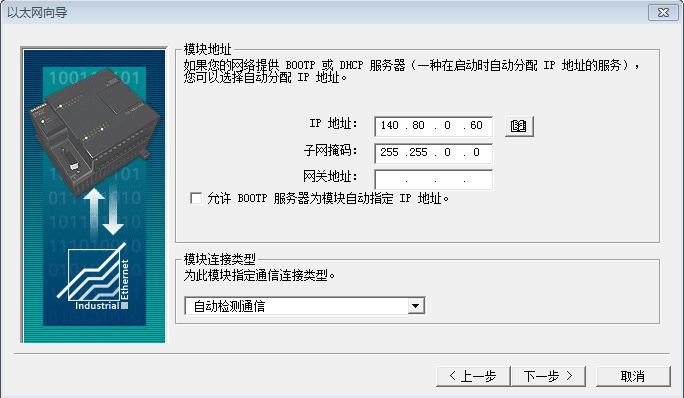

在此處填寫IP地址和子網掩碼。本例中將IP地址設置為：140.80.0.60，下一步；

下面的對話框將組態CP243-1進行S7連接的連接數量的設置。通過S7連接可以與通信伙伴進行讀寫數據操作，“下一步”按鈕繼續進行S7連接組態。本例中CP243-1的第三、四個連接分別為連接。

組態一個到S7-300的連接：
本例中第三個S7連接將(S7-200)組態為連接，帶CP343-1的S7-300站將作為客戶端用于連接。 S7-200和S7-300的S7連接通過TSAP來定義。
注意：分別組態S7-200和S7-300時，本地和遠程的TSAP號是必須完全對應的。通常本地TSAP是默認的，所以在組態此步驟時，需要兩邊確認一下。

本地TSAP為12.00無法更改，遠程TSAP設置為10.04（這是在STEP7網絡組態的參數）。“接受所有連接請求”復選框，“下一步”按鈕繼續組態。

組態一個到S7-400的連接：
組態步驟同上，注意遠程TSAP的確定，需要與STEP7中網絡組態里的屬性設置保持一致。

選擇CRC校驗,使用缺省的時間間隔30秒，下一步按鈕。

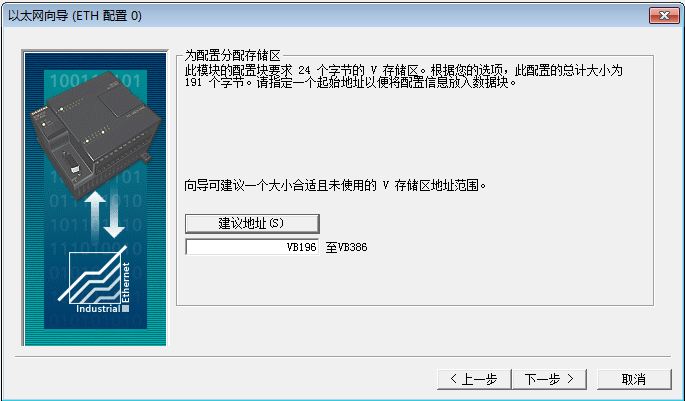

填寫模塊所占用的V存儲區的起始地址。你也可以通過建議地址按鈕來建議的V存儲區的起始地址, 下一步按鈕。

”完成”按鈕完成以太網向導設置。


之后功能塊ETHx_CTRL 和 ETHx_XFR將被創建，必須在STEP 7-MicroWIN的主循環塊MAIN (OB1)中調用這些功能塊。
功能塊ETHx_CTRL 用于建立通訊。編寫圖中的通訊程序，保存組態并下載到S7-200 CPU上。

注意：功能塊ETHx_XFR 僅在用于客戶端進行數據傳送時才被調用。

3、組態S7-300/400為客戶端進行S7通訊

S7連接組態
本例中使用S7-300作為樣例建立S7連接，對于S7-400的組態步驟是一樣的。

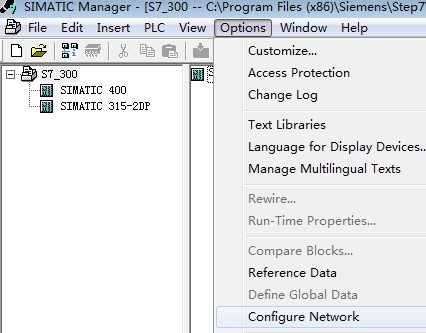

在STEP7中打開S7-300項目文件，通過Options--Configure Network或者是相對應的圖標打開NetPro對話框。

在NetPro中選中S7-300站的CPU并通過菜單命令，Insert--New Connection添加一個新連接。

選擇連接伙伴為“unspecified”及連接類型為“S7 connection”?！癆pply”按鈕，之后S7連接的屬性對話框將打開。

由于S7連接是由S7-300創建，因此在S7連接的屬性對話框中須“Establish an active connection“復選框。輸入通信伙伴CP243-1的IP地址，之后“Address Details”按鈕。

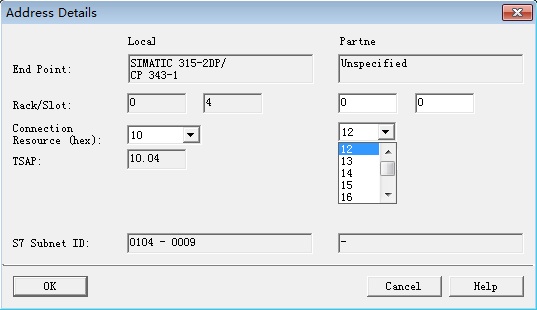

在“Address Details”對話框中，本地的TSAP通常選用默認，輸入通信伙伴的TSAP，本例中S7-200的TSAP為12.00。
注意：分別組態S7-200和S7-300時，本地和遠程的TSAP號是必須完全對應的。通常本地TSAP是默認的，所以在組態此步驟時，需要兩邊確認一下。

在NetPro中選中S7-300站，保存及編譯后下載到S7-300 中，此處注意需要下載網絡組態。

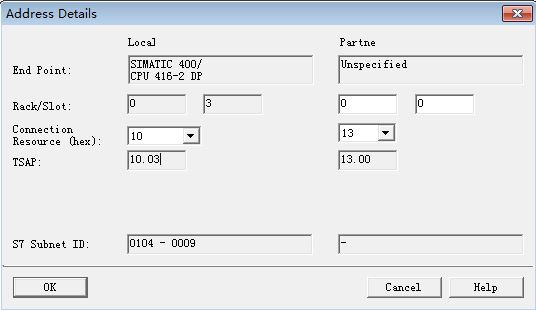

對于S7-400的組態步驟一樣，需要對應本地TSAP及伙伴S7-200的TSAP (例子中為13.00)。

接下來，在S7程序中調用功能塊，進行編程。

4、STEP7編寫PUT/GET程序

需要在S7-300程序中，調用功能塊FB14 “GET” 和 FB15 “PUT”?？梢栽赟tandard Library--Communication Blocks--Blocks下找到這些功能塊。
注意：
1. ID：為Netpro里組態S7連接屬性窗的Block paramters-Local ID。
2.ADDR_1為伙伴PLC的數據區域，由于通信伙伴是S7-200的V區，V區與S7-300的DB1地址相對應。
3.RD_1為本地PLC的數據接收區；SD_1為本地PLC的數據發送區。

如果通信無法建立，請查看“PUT”和“GET”指令的錯誤代碼，STATUS僅在一個周期內有效，需要在ERROR=1時錯誤狀態。如下圖所示：

對于FB14 “GET” 和 FB15 “PUT”的輸入參數'ID"，也可通過鼠標右擊功能塊ID引腳，可以自動本地ID連接。如下圖所示：


如果使用S7-400必須調用功能塊SFB14 “GET” 和 SFB15 “PUT”?？梢栽赟tandard Library--System Function Blocks--Blocks 找到這些功能塊.

S7-300中調用功能塊FB14 “GET” 和FB15 “PUT”的例子程序

可以通過以下ID號找到S7-300中調用功能塊FB14 “GET” 和 FB15 “PUT”的例子程序: 18610307。
S7-400中調用功能塊SFB14 “GET”和SFB15 “PUT”的例子程序
可以通過以下ID號找到S7-400中調用功能塊SFB14 “GET” 和 SFB15 “PUT”的例子程序:: 1819293。
