重慶暑鴻自動化設備有限公司在經營活動中精益求精 ，具備如下業務優勢：
重慶暑鴻長期銷售西門子PLC ,200 ，300 ，400 ，1200 ，西門子PLC附件，西門子電機 ，西門子人機界面 ，西門子變頻器，西門子數控伺服，西門子總線電纜現貨供應 ，歡迎來電系列產品 ，折扣低 ，貨期準時 ，并且備有大量庫存 ，長期有效。
西門子數控伺服：802C S、802D SL、810D DE、820D SL、840C CE、840D DE、840D SL、840Di SL、S120數控系 統、數 控 伺 服 驅 動 模 塊 、控制 模 塊、電 源模 塊、備 品 備 件 等。
S120變頻調速柜
S120變頻調速柜

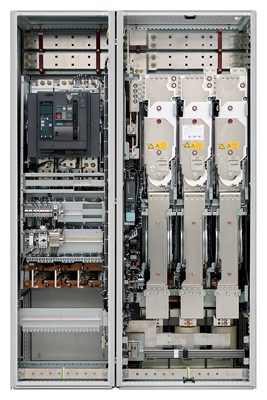

SINAMICS S120 變頻調速柜是模塊化柜機的重要組成部分，它適用于集中進線整流、公共直流母排饋電的多電機傳動，典型應用于造紙機械、軋機、試驗臺或起重機等。它具有以下的設計理念：
---一代工業應用的變頻調速柜
---運行可靠
---統一的硬件結構與接口
---減小產品復雜性
---同時可適應客戶的特殊要求
SINAMICS S120變頻調速柜具有以下特點：
---模塊化柜機的重要組成部分
---適用于集中進線整流、公共直流母排饋電的多電機傳動
---所有的傳動組件采用清晰而緊湊地配置在的變頻調速柜中
---豐富的選件，使具備很大的靈活性
SINAMICS S120變頻調速柜是大功率傳動公共直流母線應用的解決方案，它由以下部分組成：
帶網側元件的進線柜
---功率等級
------250 - 3200 A @ 3AC 380 - 480 V
------280 - 3200 A @ 3AC 500 - 690 V
---結構
------≤ 800A，主開關為刀熔開關
------> 800A，主開關為固定式斷路器或式斷路器
---三種類型
------匹配基本整流柜：選件L43
------匹配回饋整流柜：選件L44
------匹配有源整流柜：選件L42
整流柜包括以下類型
單相限運行的基本整流柜（BLM）
---200 - 900 kW @ 3AC 380 - 480 V
---250 -1500 kW @ 3AC 500 - 690 V
四象限運行的回饋整流柜（SLM）
---250 - 800 kW @ 3AC 380 - 480 V
---450 -1400 kW @ 3AC 500 - 690 V
四象限運行的有源整流柜（ALM+AIM）
---132 - 900 kW @ 3AC 380 - 480 V
---560 -1400 kW @ 3AC 500 - 690 V
逆變柜包括兩種結構形式：
書本型逆變柜
---1.6 – 107 kW @ 3AC 380 - 480 V
裝置型逆變柜
---1.6 – 800 kW @ 3AC 380 - 480 V
---75 – 1200 kW @ 3AC 500 - 690 V
用于制動運行的制動柜
---自動運行，只要連接到 DC 回路，無需外部控制電壓
---制動柜配有冷卻風扇，無需額外的通風措施
---需要外接制動電阻，制動電阻必須另外訂制（防護等級IP20）
---制動功率
------500 - 1000 kW @ DC 510 - 720 V
------550 - 1100 kW @ DC 675 - 900 V
------650 - 1200 kW @ DC 890 - 1035 V
輔助電源柜 ：提供三組輔助電源：24V DC控制電源，單相230 V電源，單相380 - 690V裝置風扇電源。

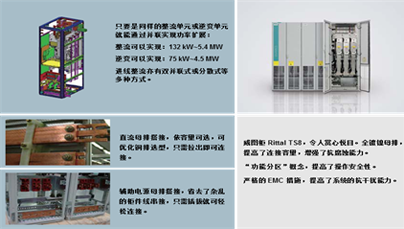

SINAMICS S120 變頻調速柜具有豐富的選件，選件以附件的形式添加在每個調速柜的訂貨號的后面，出廠前都會預裝在柜內或以附加柜的形式排列在旁邊。其中常用的選件有：
---操作面板AOP30：K08
---編碼器模塊SMC10/20/30：K46/48/50
---控制單元CU320-2 DP/PN：K90/K95
---用于CU320-2性能擴展：K94
---帶VPL的緊湊型dv/dt濾波器：L07
---輸出電抗器：L08
---帶VPL的dv/dt濾波器：L10
---帶預充電回路的直流側操作開關：L37
---25/125 kW制動單元：L61/L64
---50/250 kW制動單元：L62/L65
---防護等級IP21/23/43/54：M21/23/43/54
---直流母排（根據電流大?。篗80~M87
詳細的變頻調速柜選件列表，請參閱 產品目錄D21.3.CN.2012——《S120 變頻調速裝置和變頻調速柜》
關于S120變頻調速柜的介紹，請參見視頻《SINAMICS S120產品簡介——柜機結構和選件》
相關文檔：
產品樣本：S120變頻調速裝置和變頻調速柜 D21.3
設備手冊：S120變頻調速柜
面板調試

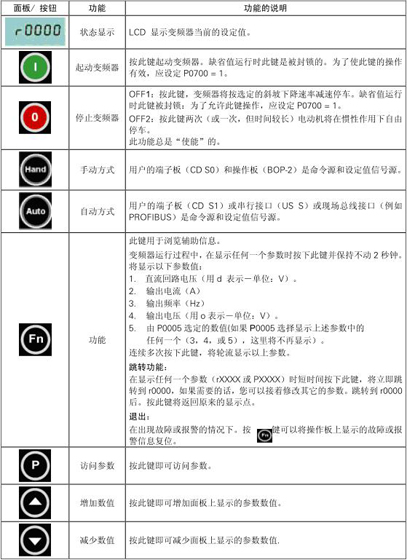

共有四種操作面板可供選擇：
1.BOP（6SE6400-0BP00-0AA1）基本操作面板
2.BOP-2（6SE6400-0BE00-0AA1）基本操作面板（MM430）
3.AAOP（6SE6400-0AP00-0AB0）亞洲操作面板（支持中文）
4.AOP（6SE6400-0AP00-0AA1）英文操作面板
注意：MM420/440變頻器可以使用BOP、AOP、AAOP調試，MM430變頻器只能使用BOP-2調試。
BOP使用說明
BOP-2使用說明
參考文檔
-
AAOP操作說明書
-
AOP操作說明書（英文）
面板使用常見問題：調試
STARTER 或者 DriveMonitor均可對MM420/430/440進行調試，STARTER是的驅動調試支持圖形化界面顯示，相比DriveMonitor更直觀，使用該調試變頻器。STARTER與MM4變頻器可以通過下列接口建立連接：
1.RS232串口通訊：電腦使用RS232接口通過PC連接組件（6SE6400-1PC00-0AA0）與變頻器通信；
2.RS485串口通訊：電腦使用RS485接口與變頻器通信；
3.PROFIBUS通訊：電腦使用CP5512/CP5711等通訊處理器與變頻器通信，變頻器必須安裝PROFIBUS通訊模板。使用PROFIBUS接口還支持不同網絡間的路由功能，但需安裝DriveES Basic。
注意：DriveMonitor只能使用RS232和RS485接口調試，無法使用PROFIBUS接口調試。下面通過示例演示如何使用STARTER通過PC連接組件連接MM440：
本例使用：STARTER 版本V4.3 ，MM440 版本V2.11，MM440站地址0。在創建連接前請先查看變頻器版本和站地址，通過r0018參數查看版本號，P2011.0參數設置和查看站地址。
1.新建STARTER項目，“Insert single drive unit”添加單軸驅動器；
2.選擇“Device family”= MICROMASTER 4，“Device”= MICROMASTER 440；
3.變頻器版本2.11“Version”選擇2.1x。使用PC連接組件通訊“Online access”選擇 USS。設置變頻器地址“Address”為0（P2011.1=0）。
4.配置PG/PC接口，選擇菜單Options -> Set PG/PC interface…；5.“Access Point of the Application”選擇S7ONLINE （STEP7）；
6.選擇PC COM-Port（USS）項，S7ONLINE （STEP7）指向PC COM-Port（USS）；
7.“Properties”按鈕打開COM端口屬性配置頁面；
8.選擇通訊接口“Interface”= COM1（此處根據電腦實際使用COM口選擇）；
9.自動檢測變頻器端口通訊速率，“Read”按鈕；
10.如果檢測到變頻器會在該窗口顯示出實際搜索到的波特率，如果搜索不到請檢查通訊端口設置和通訊電纜連接是否正常；
11.將搜索到的波特率設置在此處；

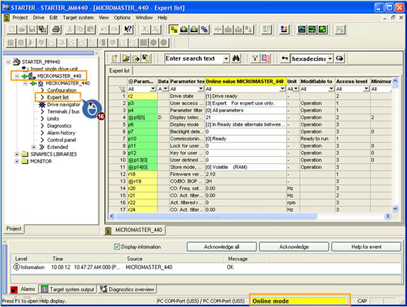

12.在線按鈕，打開目標驅動器選擇頁面；13.選擇目標驅動器，MICROMASTER_440前復選框打勾；
14.選擇接入點，選擇S7ONLINE；
15.OK按鈕；
16.如果建立連接會在STARTER狀態欄中顯示Online mode，項目樹中MICROMASTER_440前會顯示綠色的連接符號，雙擊項目樹中“Expert list”打開列表即可查看并修改變頻器參數；注：如需了解更詳細的STARTER功能，請參考Help。
Modbus RTU 主站指令庫
西門子在 Micro/WIN V4.0 SP5 中正式推出 Modbus RTU 主站協議庫（西門子庫指令）。
圖 1. 西門子指令庫（Micro/WIN V4.0 SP5）
使用 Modbus RTU 主站指令庫，可以讀寫 Modbus RTU 從站的數字量、模擬量 I/O 以及保持寄存器。
要使用 Modbus RTU 主站指令庫，須遵循下列步驟：
1.2 Modbus RTU 主站功能編程
1. 調用 Modbus RTU 主站初始化和控制子程序
使用 SM0.0 調用 MBUS_CTRL 完成主站的初始化，并啟動其功能控制：
圖 2. 用 SM0.0 調用 Modbus RTU 主站初始化與控制子程序
各參數意義如下:
2. 調用 Modbus RTU 主站讀寫子程序MBUS_MSG，發送一個Modbus 請求；
圖 3. 調用Modbus RTU 主站讀寫子程序
各參數意義如下:
3. 在 CPU 的 V 數據區中為庫指令分配存儲區（Library Memory）
Modbus Master 指令庫需要一個284個字節的全局 V 存儲區。
1.3 關于 Modbus RTU 主站協議及地址
此為西門子正式推出的庫指令說明資料。
在 Modbus RTU Master 協議和 PPI 協議之間切換：Modbus RTU Master 協議指令庫使通信口工作在口下，此時不能與 Micro/WIN 通信。要在切換回 PPI 協議，可以：
Modbus RTU Master 協議庫的 MBUS_CTRL 指令不需要很長的執行時間。MBUS_需要 1.11 ms 用于初始化，在后續的每個掃描周期中只占用 0.41 ms。
調用 MBUS_MSG 子程序會處理時間。大部分時間都用于 CRC 校驗的計算。每讀、寫一個字的數據就需要 1.85 ms 掃描時間。數據多的情況下（讀、寫 120 字的數據），掃描時間大概會擴 222 ms。讀操作的時間主要消耗在接收數據上；寫操作的時間主要消耗在發送數據上。
通常 Modbus 地址由 5 位數字組成，包括起始的數據類型代號，以及后面的偏移地址。Modbus Master 協議庫把的 Modbus 地址映射為所謂 Modbus 功能號，讀寫從站的數據。Modbus Master 協議庫支持如下地址：
為了支持上述 Modbus 地址的讀寫，Modbus Master 協議庫需要從站支持下列功能：
表 1. 需要從站支持的功能
數字量輸出
功能 15：寫多輸出點
數字量輸入
30001 - 39999
輸入寄存器
保持寄存器
功能 16：寫多寄存器單元
S7-200 通過 Modbus Master 和 Sle 協議庫通信時，Modbus 地址和 S7-200 內存儲區地址的 映射關系都類似。
Modbus 保持寄存器地址映射舉例：
Modbus 數字量地址映射舉例：
位地址（0xxxx 和 1xxxx）數據是以字節為單位打包讀寫。個字節中的有效位對應 Modbus 地址的起始地址。如下圖所示：
圖 4. 數字量地址映射舉例
1.4 Modbus RTU 主站例程
為了更好地理解 Modbus 主站的編程，可參考下面的例程。
例子程序1: 多個MBUS_MSG指令輪詢執行，
1.5 Modbus RTU 主站常問問題
Modbus RTU 主站庫對 CPU 的版本確實有要求，CPU 的版本必須為 2.00 或者 2.01(即訂貨號為6ES721－23-0BA)，1.22 版本之前（包括 1.22 版本）的 S7-200 CPU 不支持。
Modbus 指令庫使用的是 CPU 的口通信功能，工作在口下的通訊口不能使用 Micro/WIN 的 PPI 編程通信監控。如果通信口都已經被占用，可以考慮：
Modbus 地址與 Modbus 的功能碼是兩個層次的概念。
根據 Modbus 通信協議，Modbus 數據的地址使用 0xxxx、1xxxx、3xxxx 和 4xxxx 的形式，分別表示數字量輸出、數字量輸入、模擬量輸入等數據地址。在使用 S7-200 的指令庫時，Modbus 數據地址與 S7-200 的 I/O 和數據存儲區地址間有特定的對應關系。
有些設備表明它支持 Modbus RTU 通信協議，但也詳細提供了讀寫數據的詳細通信幀格式，其中包括如何 Modbus 站的地址，需要讀寫數據類型、長度等等。數據幀有特定字節指出此指令讀寫的數據類型和地址，此字節的數據內容即所謂"功能碼"，如功能 1 讀取單個/多個數字量輸出點的值。
支持 Modbus 協議的設備或，使用時用戶直接設置或看到的應當是 Modbus 數據地址。Modbus 地址所訪問的數據，是通過各種"功能"讀寫而來。功能碼是 Modbus 地址的底層。如果 Modbus 通信的一方提供的所謂 Modbus 協議只有功能碼，則需要注意了解此功能號與 Modbus 地址間的對應關系。
通常 Modbus 協議的保持寄存器地址范圍在 之間。對于多數應用來說已經夠了。但有些 Modbus 從站把地址映保持寄存器區的地址過 9999 的部分。
Modbus Master 協議庫支持過 9999 的保持寄存器地址。地址范圍為 36。只需在調用 MBUS_MSG 子程序時給 Addr 參數賦相應的值即可，如 416768。
西門子PLC數據的存儲格式為高位低存。舉例：VD200中包含VW200和VW202，其中VW202是低字，VW200是高字。若第三方設備與西門子數據存儲格式不同，是低位低存的，那么通信上來的數據就會存在錯誤，需要進行轉換才能使用。編程的比較多樣，針對雙字中高低字的交換可以使用SWAP(字交換）指令，若是字節交換可以考慮循環移位指令。
不支持。S7-200自身的通信端口或其通信擴展模塊均不支持 Modbus TCP、CANopen、DeviceNet 以及 BACnet 通信協議。
引起6號錯誤主要有兩方面的原因：1.多個 MBUS_MSG 指令同時使能執行；2. Modbus庫存儲區中分配的建議地址區與編程中已使用的V存儲區有重疊。
2Modbus RTU從站
2.1 CPU 上的通信口（Port0）支持 Modbus RTU 從站通信協議
S7-200 CPU上的通信口Port0可以支持Modbus RTU協議，成為Modbus RTU從站。此功能是通過S7-200的口通信實現，因此可以通過無線數據電臺等慢速通信設備傳輸。
要實現Modbus RTU通信，需要STEP 7-Micro/WIN32 V3.2以上版本的編程，而且須安裝STEP 7-Micro/WIN32 V3.2 Instruction Library（指令庫）。Modbus RTU功能是通過指令庫中預先編好的程序功能塊實現的。
2.2 編程基本步驟：
檢查Micro/WIN的版本，應當是STEP 7-Micro/WIN V3.2以上版本。
檢查Micro/WIN的指令樹中是否存在Modbus RTU從站指令庫（圖1），庫中應當包括MBUS_INIT和MBUS_SLAVE兩個子程序。如果沒有，須安裝Micro/WIN32 V3.2的Instruction Library（指令庫）包；
圖1. 指令樹中的庫指令
編程時使用SM0.1調用子程序MBUS_INIT進行初始化，使用SM0.0調用MBUS_SLAVE，并相應參數。關于參數的詳細說明，可在子程序的局部變量表中找到；
圖2. 調用Modbus RTU通信指令庫
圖中參數意義如下：
在CPU的V數據區中分配庫指令數據區（Library Memory）；
如有必要，使用主站。
在圖2的例子中，規定了 Modbus 保持寄存器區從 VB0 開始（HoldStart ＝ VB0），并且保持寄存器為1000個字（MaxHold＝1000），因保持寄存器以字（兩個字節）為單位，實際上這個通信緩沖區占用了VB0～VB1999共2000個字節。因此分配庫指令保留數據區時至少要從VB2000開始。當然保持區不一定要從VB0開始。
可到一些下載網站尋找類似，如 ModScan32 等。
2.3 Modbus RTU 從站地址與S7-200的地址對應
Modbus地址是以00001、30004之類的形式出現。S7-200內部的數據存儲區與Modbus的0、1、3、4共4類地址的對應關系如下：
表2. Modbus地址對應表
其中T為S7-200中的緩沖區起始地址，即 HoldStart。
如果已知S7-200中的V存儲區地址，推算Modbus地址的公式如下：
Modbus地址 = 40000 + (T/2+1) ; T為偶數
2.4 Modbus RTU 從站指令庫支持的功能碼
Modbus RTU 從站指令庫支持特定的 Modbus 功能。訪問使用此指令庫的主站必須遵循這個指令庫的要求。
表 3. Modbus RTU 從站功能碼
2.5 Modbus RTU 從站例程
需要 STEP 7-Micro/WIN V4.0 SP3 以上版打開
2.6 Modbus RTU 從站常見問題
沒有關系。支持網絡通信的通信協議必須有其自己的網絡尋址規定。 Modbus 從站的地址只是它在 Modbus 網絡上的地址，而通常所說的 S7-200 CPU 地址是 CPU 在西門子的 PPI 網絡上的站地址。S7-200 CPU 的大部分通信功能都通過 PPI 網絡完成，例如編程、網絡讀寫通信等。
Modbus 地址與 Modbus 的功能碼是兩個層次的概念。
根據 Modbus 通信協議，Modbus 數據的地址使用 00xxx、10xxx、30xxx 和 40xxx 的形式，分別表示數字量輸出、數字量輸入、模擬量輸入等數據地址。在使用 S7-200 的指令庫時，Modbus 數據地址與 S7-200 的 I/O 和數據存儲區地址間有特定的對應關系。
有些設備表明它支持 Modbus RTU 通信協議，但也詳細提供了讀寫數據的詳細通信幀格式，其中包括如何 Modbus 站的地址，需要讀寫數據類型、長度等等。數據幀有特定字節指出此指令讀寫的數據類型和地址，此字節的數據內容即所謂"功能碼"，如功能 1 讀取單個/多個數字量輸出點的值。
支持 Modbus 協議的設備或，使用時用戶直接設置或看到的應當是 Modbus 數據地址。Modbus 地址所訪問的數據，是通過各種"功能"讀寫而來。功能碼是 Modbus 地址的底層。如果 Modbus 通信的一方提供的所謂 Modbus 協議只有功能碼，則需要注意了解此功能號與 Modbus 地址間的對應關系。
Modbus 指令庫使用的是 CPU 的口通信功能，工作在口下的通訊口不能使用 Micro/WIN 的 PPI 編程通信監控。如果通信口都已經被占用，可以考慮：
有些HMI使用Modbus RTU通信協議時，處理存儲在數據保持寄存器中的實數（浮點數）的與西門子的實數保存格式不同。西門子的PLC遵循"高字節低地址、低字節高地址"的規律。
Modbus RTU的保持寄存器是以"字（雙字節）"為單位，而一個實數需要4個字節（雙字）表示。HMI在處理時可能會把保持寄存器的兩個"字"互換位置，造成不能識別以西門子格式表示的實數。如果HMI一方無法處理這種實數，則可在S7-200 CPU中編程將存入數據緩沖區（保持寄存器區）的實數的高字和低字互換。
可能此使用了Modbus功能15（寫多個離散量）或類似功能（功能 16）。S7-200從站協議遵守"以整字節地址邊界（如Q0.0、Q2.0）開始、以8的整數倍為位個數"的規約。如果HMI未嚴格執行此規律就可能發生寫入錯誤的情況。
S7-200可以支持上述，但是沒有現成的指令庫，需要用戶自己編程。
使用指令庫時，若編譯后出現很多錯誤，一般是因?yàn)槲磶?kù)指令數據存儲區。請參考相關條目。
可以。用戶可以自己編程實現。
S7-200可以組成RS-485基礎上的Modbus RTU網絡。如果通信對象是不同的通信口，可能還需要轉換。
參見：RS-485網絡組成
3STEP 7-Micro/WIN 的指令庫
STEP 7-Micro/WIN V4.0 以上版內部已經帶有新的指令庫，但在未安裝西門子 Instruction Library 包的情況下，不能顯示出來使用。
用戶可以直接從下面西門子 Instruction Library 安裝包：
的 STEP 7-Micro/WIN V4.0 SP5 版本支持以下幾種西門子指令庫：
可使CPU通信口 Port0 和 Port 1 支持與Micro-Master 3（MM3系列）和Micro-Master 4（MM4系列，如MM420、MM430、MM440等）、SINAMICS G110系列的USS通信控制，通過一些預先編好的子程序和中斷程序，以方便地控制變頻器的運行和讀寫其參數。
Micro/WIN V4.0的USS指令庫現在已經針對西門子的Master Drive做了。
可使CPU通信口 Port0 支持Modbus RTU從站通信功能。
可使 CPU 通信口 Port 0 和 Port 1 支持 Modbus RTU 主站通信功能。
圖1. 西門子庫以淺藍標表示（Micro/WIN V4.0 SP5）
從以下兩種途徑可以STEP 7-Micro/WIN指令庫：
3.1 分配庫指令數據區
調用STEP 7 - Mciro/WIN32 V3.2 Instruction Library（指令庫）需要分配庫指令數據區（Library Memory）。庫指令數據區是相應庫的子程序和中斷程序所要用到的變量存儲空間。
如果在編程時不分配庫指令數據區，編譯時會產生許多相同的錯誤（錯誤18）。
操作步驟（以Modbus RTU庫指令為例）：
在指令樹的Project（項目）中，以鼠標右鍵單擊Program Block（程序塊），在彈出的快捷菜單中選擇Library Memory。如圖2所示：
圖2
在彈出的選項卡中設置庫指令數據區，如圖2所示：
圖3.缺省情況下是從VB0開始，但因?yàn)榕cModbus的保持寄存區沖突，所以手動改為VB2000。按"Suggest Address"按鈕也可以自動分配。
3.2 添加指令庫
步：在Micro/WIN的File（文件）菜單中選擇Add/Remove Libraries...（添加/指令庫）命令 ；或者在指令樹的Libraries（指令庫）分支上單擊鼠標右鍵，選擇Add/Remove Libraries...
圖4. 選擇添加/指令庫命令
添加/對話框中將顯示已經在本機的Micro/WIN中集成的用戶自定義指令庫。
圖5. 已安裝的庫指令
步：按Add（添加）按鈕，選擇新定義的庫文件路徑。用戶自定義庫將自動添加到Micro/WIN指令樹的Libraries分支下。
圖6. 選擇庫文件
3.3 庫指令
步：選擇添加/指令庫命令
圖7. 選擇命令
步：選中須卸載的庫所對應的庫文件，按Remove（）按鈕
圖8. 選中要的庫指令文件
4RS-485網絡
S7-200支持的PPI、MPI和PROFIBUS-DP協議通常以RS-485電氣網絡為硬件基礎。
RS-485串行通信采用平衡傳輸，或者稱為差動。平衡傳輸可以有效地傳輸中。
平衡采用一對導線，利用兩根導線間的電壓差傳輸傳輸。這兩根導線被命名為A（TxD/RxD-）和B（TxD/RxD+）。當B的電壓比A高時，認為傳輸?shù)氖沁壿?高"電平；當B的電壓比A低時，認為傳輸?shù)氖沁壿?低"電平。能夠有效工作的差動電壓范圍十分寬廣，可以從零點幾伏到接近十伏。
RS-485通信端口可以做到很高的通信速率，較長的通信距離，以及并聯連接多個端口。
S7-200 CPU通信口的共模電壓是12V。所以對于這類非隔離型的RS-485端口，保證通信口之間的地等電位非常重要，將它們連接在一起（并不是說一定要接地）。
S7-200中的RS-485端口是半雙工的，不能同時發送和接收。
在S7-200中，選擇的通信設備，可以做到波特率從1200到12M，單段距離1000m，單段站點32個的通信網絡。通過中繼器，RS-485電氣網絡還可以擴展通信距離，通信站點。詳情請參考《S7-200手冊》關于通信的專門一章。
雖然常見的RS-485通信器件在電氣性能上基本一致，但物理接口卻五花八門，沒有統一的規定。
4.1 S7-200中的RS-485通信
在S7-200中，CPU上的通信口（編程口），以及EM277模塊上的通信端口都是符合RS-485電氣的。但它們也有所不同：
以下三種協議，都可以在RS-485的硬件基礎上實現通信：
因此考察上述電氣網絡的通信時，我們應注意到它們都受RS-485網絡電氣基礎的制約。上述網絡所用的網絡硬件基本一樣。
