價格
￥11.00
型號
RX24-25
品牌
廣東奧創
所在地
東莞市
更新時間
2020-08-09 04:45:07
瀏覽次數
次
其他推薦產品
首頁| 關于我們| 聯系我們| 友情鏈接| 廣告服務| 會員服務| 付款方式| 意見反饋| 法律聲明| 服務條款
會員服務熱線：010-62681193
展會合作/友情鏈接：010-62681114
京公網安備 11010802023672號
■ 產品特點
金黃色鋁殼電阻叫做金屬鋁殼電阻、 無感鋁殼電阻、黃金鋁殼電阻、LED鋁殼電阻、黃色鋁殼電阻等。外殼采用鋁合金制造,表面具有散熱溝 槽，具有體積小，功率大，耐高溫，過載能力強，耐氣候性、高精度、高穩定、強構架特性，有利于機械保護，安裝方便。
黃金鋁殼電阻由于精度小，溫度系數穩定，也是電流感測電阻，標準低電感電阻，高精密電阻器理想的選擇。
黃金鋁殼電阻應用于汽車LED燈行業時，可為客戶配套焊接高溫線和不同型號及顏色夾套。
1、核心電阻芯部件采用絕緣耐高溫陶瓷棒 作為電阻骨架，選用高級合金絲均勻繞 制，外加金屬鋁外殼，以高絕緣不燃性電子漿料或硅銅模壓工藝進行灌封，使金屬鋁外殼與電阻核心部件緊密結合成一個堅實穩固的實體，不受外界空氣 、振動和灰塵影響，具有很高的穩固性和熱傳導性。
2、鋁外殼采用工業型6063鋁材，并經過表面高溫陽極處理，以達到更好的外觀和更好的散熱效果 。
3、引出端根據客戶需要采用螺桿式或帶孔端片或焊接高溫導線，方便客戶任意連接 。
■ 規格尺寸和技術指標
◆ 規格尺寸尺寸單位：mm
型號
25℃下額
定功率(W)
帶散熱板
外形尺寸
重量
電阻體(±1)
標準散熱板(鋁)
L1
L2
L3
W1
W2
W3
H1
H2
D1
D2
表面積
(c㎡)
厚度
(mm)
RX24
25
28
18
10
20
27
14
6
13.8
2
3.5
535
1
11
*備注 重量?jī)H供參考。
◆ 技術指標
型號
25℃下額定功率(W)
阻值范圍(Ω)
誤差(%)
溫度系數(PPM)
耐電壓
帶散熱板
不帶散熱板
RX24
25
12.5
0.01～10K
±5，±1
±250，±100
1000
*備注 a、黃金鋁殼電阻需配套標準散熱基板使用，且散熱基板需大于規格尺寸中的表面積。
■ 額定功率遞減圖

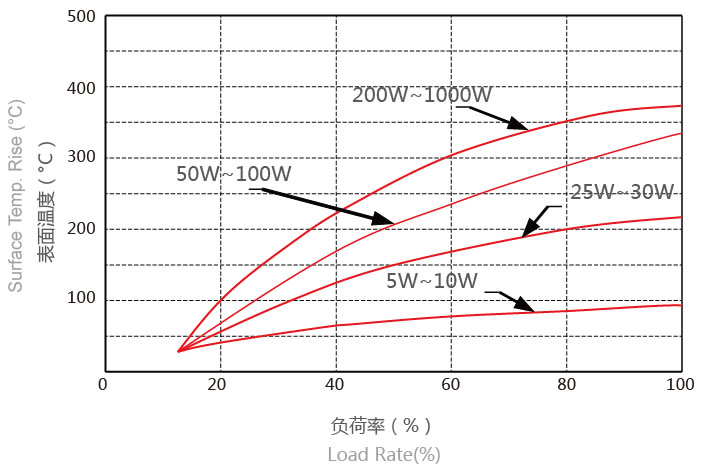

■ 表面溫度上升圖（帶散熱基板）
■ 客戶選型 例如：RX24 50W 0.1Ω ±5% ,型號：RX24-50-0R1J-BB；低電感，在型號中加入字母N，例如： N RX24-50-0R1J
RX24
50
0R1
J
B
B
代碼
額定功率
阻值
精度
溫度系數
引出端
RX24系列
RXG24系列
05=5W
10=10W
25=25W
100=100W
300=300W
0R1=0.1Ω
0R22=0.22Ω
100R=100Ω
F=±1%
G=±2%
H=±3%
J=±5%
K=±10%
B=±200PPM
K=±100PPM
Y=±50PPM
B=鐵帽或螺絲
D=銅線
■ 電阻使用建議
◆電阻在使用電路中好留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
◆電阻在使用過程中不能過電阻的高使用電壓，例如電阻1/4W 10K的高使用電壓為：V= 20.25*10000 =50V，不是4.0中的250V。或者1/4W 1M ，計算V= 20.25*1000000 =500V，此時的高使用電壓為4.0中的250V，而不是計算得到的500V，取兩者中的較小值。
◆電阻使用需配套相應的散熱板，否則功率會達不到相應的要求。
